اگر قصد خرید یا نصب سیستم برق خورشیدی برای ویلا، منزل، باغ یا مغازه خود را دارید، شناخت اجزای سیستم خورشیدی به شما کمک می‌کند انتخاب دقیق‌تری داشته باشید.

یک پنل خورشیدی فقط یک صفحه شیشه‌ای نیست؛ بلکه مجموعه‌ای از قطعات الکتریکی و مکانیکی است که در کنار هم، نور خورشید را به برق قابل استفاده تبدیل می‌کنند. کیفیت این قطعات تأثیر مستقیمی بر راندمان، ایمنی و عمر سیستم دارد.

در این مقاله، مهم‌ترین قطعات پنل خورشیدی و تجهیزات یک سیستم برق خورشیدی را بررسی می‌کنیم.

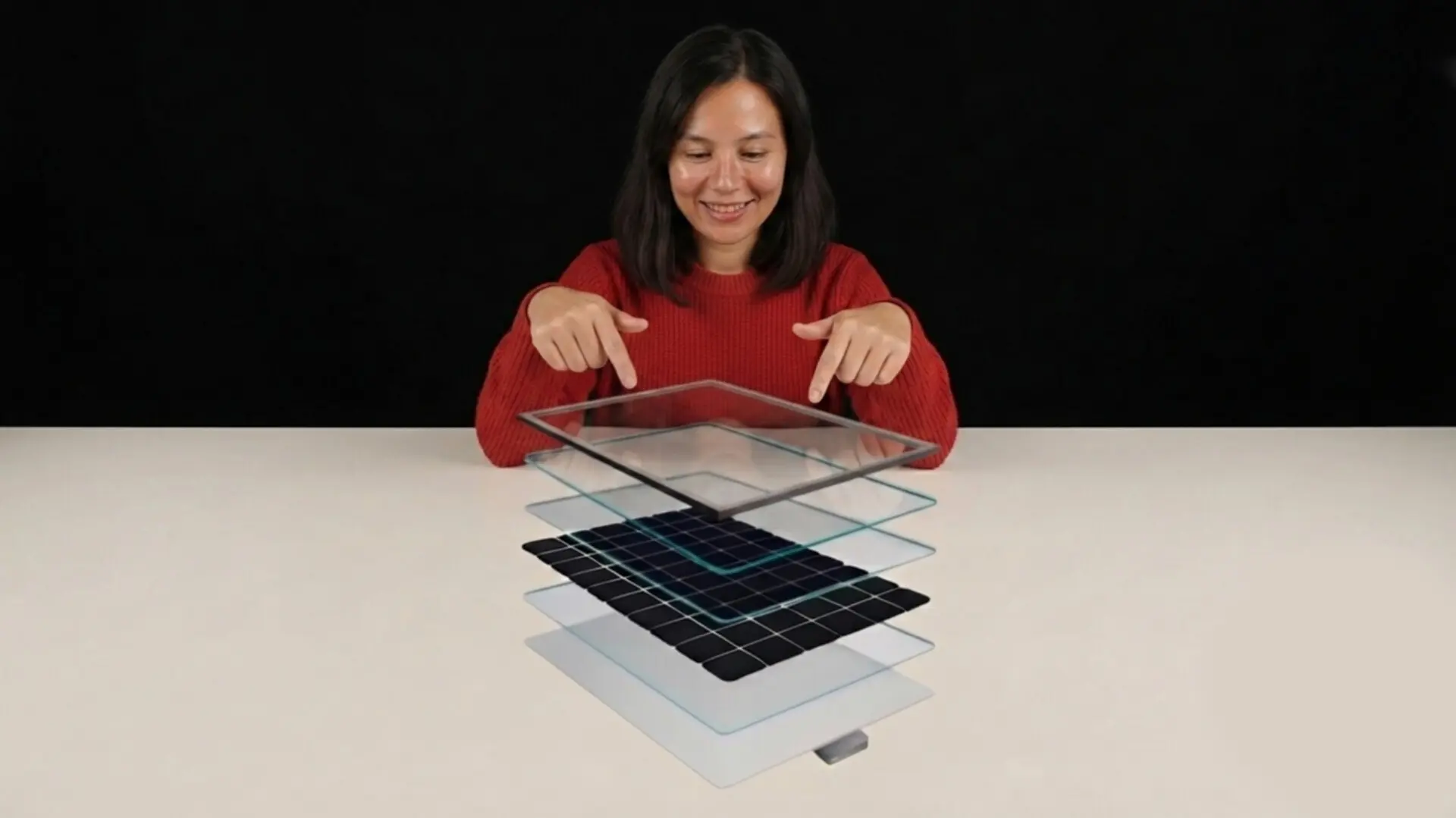

اجزای اصلی سیستم خورشیدی

یک سیستم خورشیدی کامل شامل بخش‌های زیر است:

سلول خورشیدی

شیشه محافظ

لایه EVA

لایه پشتی یا شیشه پشتی در پنل‌های دوطرفه

قاب آلومینیومی

جانکشن‌باکس

دیود بای‌پس

ریبون و باسبار

اینورتر

شارژکنترلر

باتری

کابل و تجهیزات حفاظتی

سازه نصب

۱. سلول خورشیدی (Photovoltaic Cell)

سلول خورشیدی مهم‌ترین بخش پنل است و وظیفه تبدیل نور خورشید به برق DC را بر عهده دارد.

این سلول‌ها معمولاً از سیلیکون ساخته می‌شوند و کیفیت آن‌ها مستقیماً روی راندمان پنل تأثیر می‌گذارد.

انواع رایج سلول:

امروزه بیشتر پنل‌های جدید از فناوری Half-Cut استفاده می‌کنند. در این فناوری، سلول‌ها نصف شده و باعث کاهش تلفات، کاهش حرارت و افزایش تولید برق می‌شوند.

۲. نقره، ریبون و باسبار؛ مسیر انتقال جریان

در ساخت سلول خورشیدی از نقره برای ایجاد مسیرهای رسانا استفاده می‌شود. نقره به دلیل رسانایی بالا، باعث کاهش تلفات الکتریکی و افزایش بازده سلول می‌شود.

ریبون‌ها و باسبارها نیز جریان تولیدشده توسط سلول‌ها را جمع‌آوری کرده و به خروجی پنل منتقل می‌کنند.

کیفیت این اتصالات اهمیت زیادی دارد؛ زیرا اتصال ضعیف می‌تواند در طول زمان باعث ایجاد نقاط داغ (Hot Spot) شود.

۳. شیشه محافظ پنل خورشیدی

شیشه روی پنل، اولین لایه محافظ در برابر عوامل محیطی مانند موارد زیر است:

باران

گردوغبار

تگرگ

اشعه UV

این شیشه معمولاً از نوع سکوریت بوده و دارای پوشش ضدبازتاب (Anti-Reflective) است تا نور بیشتری به سلول‌ها برسد.

۴. لایه EVA؛ محافظ داخلی سلول‌ها

لایه EVA یک پلیمر شفاف است که بین شیشه، سلول‌ها و لایه پشتی قرار می‌گیرد.

وظایف اصلی EVA:

جلوگیری از نفوذ رطوبت

ثابت نگه داشتن سلول‌ها

جذب ضربه و لرزش

انتقال مناسب نور

کیفیت EVA تأثیر زیادی بر جلوگیری از زردشدگی و افت توان پنل در سال‌های آینده دارد.

۵. لایه پشتی (Backsheet) و پنل‌های دوطرفه (Bifacial)

در پنل‌های معمولی، لایه پشتی یا Backsheet وظیفه محافظت از پشت پنل را بر عهده دارد.

این لایه:

عایق الکتریکی ایجاد می‌کند.

از نفوذ رطوبت جلوگیری می‌کند.

مقاومت پنل را افزایش می‌دهد.

اما در پنل‌های دوطرفه یا Bifacial، به‌جای Backsheet از شیشه در پشت پنل استفاده می‌شود.

این طراحی باعث می‌شود پنل، علاوه بر نور مستقیم، نور بازتاب‌شده از سطح زمین یا محیط اطراف را نیز جذب کند.

مزایای پنل‌های Bifacial:

افزایش تولید انرژی

مقاومت مکانیکی بیشتر

دوام بالاتر در شرایط محیطی سخت

۶. قاب آلومینیومی پنل

قاب آلومینیومی مانند اسکلت پنل عمل می‌کند و باعث استحکام و محافظت از لبه‌های پنل می‌شود.

مزایای آن:

مقاومت در برابر باد، باران و برف

نصب آسان روی سازه

مقاومت در برابر خوردگی

افزایش دوام پنل

۷. جانکشن‌باکس و دیود بای‌پس

جانکشن‌باکس در پشت پنل قرار دارد و محل اتصال کابل‌ها و تجهیزات داخلی است.

وظایف آن:

خروجی برق پنل

محافظت از اتصالات

نگهداری دیودهای بای‌پس

دیود بای‌پس هنگام سایه‌افتادگی بخشی از پنل، مسیر جایگزین برای عبور جریان ایجاد می‌کند و از ایجاد نقاط داغ جلوگیری می‌کند.

۸. اینورتر خورشیدی (Solar Inverter)؛ قلب مدیریت انرژی

اینورتر یکی از مهم‌ترین اجزای سیستم خورشیدی است. پنل‌ها برق مستقیم (DC) تولید می‌کنند، اما بیشتر تجهیزات خانگی و شبکه برق با جریان متناوب (AC) کار می‌کنند.

وظیفه اینورتر، تبدیل برق DC به AC استاندارد است.

انواع رایج اینورتر خورشیدی:

هنگام انتخاب اینورتر باید به توان، کیفیت ساخت و راندمان آن توجه کرد؛ زیرا یک اینورتر باکیفیت می‌تواند میزان تلفات انرژی را کاهش دهد.

۹. شارژکنترلر خورشیدی (Charge Controller)

شارژکنترلر در سیستم‌هایی که باتری دارند، وظیفه کنترل جریان و ولتاژ شارژ باتری را بر عهده دارد.

این قطعه از باتری در برابر موارد زیر محافظت می‌کند:

شارژ بیش از حد (Overcharge)

تخلیه عمیق (Deep Discharge)

انواع اصلی شارژکنترلر:

شارژکنترلر MPPT می‌تواند انرژی بیشتری از پنل دریافت کند و در شرایط مختلف عملکرد بهتری داشته باشد.

۱۰. باتری خورشیدی (Solar Battery)

باتری در سیستم‌های آف‌گرید و هیبرید، انرژی تولیدشده در طول روز را ذخیره می‌کند تا در شب یا زمان قطع برق مورد استفاده قرار گیرد.

انواع رایج باتری خورشیدی:

باتری‌های لیتیوم آهن فسفات (LiFePO4) به دلیل طول عمر بالا و تعداد چرخه شارژ بیشتر، گزینه مناسبی برای سیستم‌های حرفه‌ای هستند.

۱۱. کابل‌ها و اتصالات خورشیدی

کابل‌ها وظیفه انتقال برق تولیدشده از پنل‌ها به اینورتر و باتری را بر عهده دارند.

کابل خورشیدی استاندارد باید در برابر موارد زیر مقاوم باشد:

اشعه UV

حرارت بالا

رطوبت

شرایط محیطی سخت

نکات مهم:

استفاده از کانکتور استاندارد MC4

انتخاب سطح مقطع مناسب کابل

جلوگیری از افت ولتاژ زیاد

محافظت کابل‌ها در برابر آسیب‌های محیطی

استفاده از کابل نامرغوب می‌تواند باعث افزایش تلفات و ایجاد خطرات ایمنی شود.

۱۲. تجهیزات حفاظتی DC و AC

سیستم خورشیدی، مانند هر سیستم برق دیگری، به تجهیزات حفاظتی نیاز دارد.

مهم‌ترین تجهیزات حفاظتی:

کلید DC

بین پنل و اینورتر نصب می‌شود و امکان قطع جریان پنل هنگام تعمیرات یا شرایط اضطراری را فراهم می‌کند.

کلید AC

در خروجی اینورتر قرار می‌گیرد و از مدار در برابر اتصال کوتاه و اضافه‌بار محافظت می‌کند.

محافظ اضافه‌ولتاژ (SPD)

از تجهیزات در برابر افزایش ناگهانی ولتاژ و صاعقه محافظت می‌کند.

۱۳. سازه نگهدارنده پنل خورشیدی (Mounting Structure)

سازه وظیفه نگهداری پنل‌ها و تنظیم زاویه مناسب آن‌ها نسبت به خورشید را دارد.

انواع سازه:

سازه ثابت

هزینه کمتر

نصب آسان

مناسب بیشتر پروژه‌های خانگی

سازه ردیاب خورشیدی (Tracker)

حرکت هماهنگ با خورشید

افزایش تولید انرژی

هزینه و نگهداری بیشتر

متریال رایج سازه‌ها:

فولاد گالوانیزه گرم

آلومینیوم مقاوم در برابر خوردگی

جدول خلاصه اجزای اصلی سیستم پنل خورشیدی

جمع‌بندی؛ برای خرید سیستم خورشیدی به چه نکاتی توجه کنیم؟

یک سیستم خورشیدی موفق فقط به خرید پنل محدود نمی‌شود؛ بلکه کیفیت تمام اجزا در عملکرد نهایی تأثیرگذار است.

برای انتخاب بهتر:

سلول خورشیدی و اینورتر باکیفیت انتخاب کنید.
این دو بخش بیشترین تأثیر را روی تولید برق دارند.

شرایط محیطی محل نصب را در نظر بگیرید.
برای مناطق گرم، پنل‌های مونوکریستال Half-Cut گزینه مناسبی هستند.

برای سیستم‌های دارای ذخیره‌سازی، باتری مناسب انتخاب کنید.
باتری‌های LiFePO4 در بلندمدت عملکرد و دوام بهتری دارند.

از کابل و اتصالات استاندارد استفاده کنید.
اتصالات ضعیف می‌توانند باعث افت توان و مشکلات ایمنی شوند.

سیستم را بر اساس میزان مصرف واقعی طراحی کنید.
انتخاب تعداد پنل، ظرفیت باتری و توان اینورتر باید دقیق انجام شود.

با انتخاب صحیح تجهیزات، یک سیستم خورشیدی استاندارد می‌تواند حدود ۲۵ تا ۳۰ سال با راندمان مناسب کار کند.

برای انتخاب بهترین راهکار تأمین برق، ابتدا بررسی کنید نیروگاه خورشیدی برای چه کسانی مناسب است و چه مزایایی دارد. همچنین، برای مقایسه دقیق‌تر، مقاله پنل خورشیدی یا موتور برق را بخوانید تا بر اساس هزینه و کاربرد، انتخاب مناسب‌تری داشته باشید.

سوالات متداول درباره اجزای سیستم خورشیدی

اجزای اصلی پنل خورشیدی چیست؟

پنل خورشیدی از سلول خورشیدی، شیشه محافظ، EVA، لایه پشتی یا شیشه پشتی در پنل‌های Bifacial، قاب آلومینیومی، جانکشن‌باکس، دیود بای‌پس، ریبون و باسبار تشکیل شده است.

مهم‌ترین قطعه سیستم خورشیدی کدام است؟

سلول خورشیدی و اینورتر دو بخش بسیار مهم سیستم هستند؛ زیرا یکی وظیفه تولید برق و دیگری وظیفه تبدیل و مدیریت آن را انجام می‌دهد.

آیا همه سیستم‌های خورشیدی به باتری نیاز دارند؟

خیر. سیستم‌های متصل به شبکه معمولاً بدون باتری کار می‌کنند، اما سیستم‌های آف‌گرید و هیبرید برای ذخیره انرژی به باتری نیاز دارند.

وظیفه اینورتر خورشیدی چیست؟

اینورتر برق DC تولیدشده توسط پنل‌ها را به برق AC قابل استفاده برای لوازم خانگی یا شبکه تبدیل می‌کند.

عمر پنل خورشیدی چقدر است؟

پنل‌های باکیفیت معمولاً بین ۲۵ تا ۳۰ سال عمر مفید دارند و پس از آن فقط میزان تولید آن‌ها کاهش پیدا می‌کند.

بهترین نوع سلول خورشیدی کدام است؟

سلول‌های مونوکریستال، به‌خصوص مدل‌های Half-Cut، به دلیل راندمان بالاتر، برای بیشتر پروژه‌های خانگی و صنعتی انتخاب مناسبی هستند.
